Цифровой самолетный сканер «3-DAS-1»

Трехканальный аэрофотосканер высокого разрешения с тремя цветными каналами (forward-nadir-backward)

Описание сканера | Презентация

Достоинства и преимущества

Полностью цифровая фотограмметрическая технология без проявки и сканирования фильмов.

Непрерывное бесшовное изображение всего маршрута с постоянным тройным перекрытием.

Три RGB-сенсора Kodak обеспечивают кристально чистые 42-битные изображения.

Просмотр снимаемого изображения и выбор оптимальной экспозиции прямо в полете.

Сжатие без потерь в реальном времени обеспечивает 48 часов съемки без замены носителя.

Гибкая технология стереосоставления с выбором стереопар изображений с углами конвергенции 16°, 26° или 42°.

Продуманная и надежная конструкция, облегчающая использование и обслуживание.



Смотри также

Часто задаваемые вопросы

«Цифровые камеры для аэросъемки», «Геопрофи», №4/2006

«Опыт использования цифровой камеры 3-DAS-1», «Геопрофи», №1/2008

Примеры съемки

Галерея проектов аэрофотосъемки

Разрешение 7 см (масштаб залета 1:8000)

Разрешение 11 см (масштаб залета 1:12000)

Разрешение 14 см (масштаб залета 1:15000)

Разрешение 23 см (масштаб залета 1:25000)

Пример блока (разрешение 9 см, 4 маршрута, стерео)

Пример блока в формате Leica ADS40 L1



Технические характеристики

Параметры

Значения

Высота полета, м

550-4400

Ширина полосы захвата, м

360-2880

Разрешение на местности, см

4.5-36

Число RGB-каналов

3

Радиометрическое разрешение, бит

42

Углы между надирным и другими каналами, градусов

16/26

Фокусное расстояние, мм

110

Поле зрения (поперек направления полета), градусов

36

Частота строк, Гц

375-750

Требования к питающему напряжению

= 28В/15А

Вес, кг (нетто/вся система со стабилизированной платформой и компьютером)

32/150

ПЗС-сенсор



Количество активных пикселей

8000xRGB

Размер пикселя, мкм

9



Семейство сканирующих камер высокого разрешения

Помимо базовой камеры 3-DAS-1 существуют другие камеры семейства DAS, отличающиеся количеством цветных и инфракрасных модулей и углами наклона. Камера 4-DAS-1, помимо трех цветных, имеет ближний инфракрасный канал. Камера 3-DAS-2 имеет шесть каналов, обеспечивая удвоенную ширину полосы сканирования. Камеры 3-OC-1 и 6-OC-1 специально разработаны для создания текстурированных 3D-моделей городов и оснащены модулями обзора с наклоном 45 градусов (oblique).

Сводная таблица технических характеристик цифровых камер семейства DAS >>>



Программное обеспечение камеры

Обеспечивает планирование залетов, прокладку маршрутов, а также навигацию и контроль траектории (flight management) при выполнении залета.
Позволяет непосредственно в полете просматривать снимаемое изображение и настраивать параметры съемки.
Создает и обрабатывает «сырые» и «сжатые» 16/8-битные изображения неограниченного размера.
Выполняет калибровку камеры и постобработку для ректификации изображения по данным бортовой инерциальной GPS (GPS/IMU).
Автоматически и полуавтоматически создает цифровую модель рельефа для ортофото.
Позволяет создавать бесшовные мозаичные ортофотопланы с автоматической коррекцией цветового баланса.

Позволяет выполнять стереосоставление.

Совместимость

Интегрированный интерфейс с популярными инерциальными GPS, такими как Applanix POSAV, Novatel SPAN, IGI AEROcontrol и Leica IPAS20.

Включает стабилизирующую платформу (либо специальный адаптер для использования с платформой Leica PAV30).

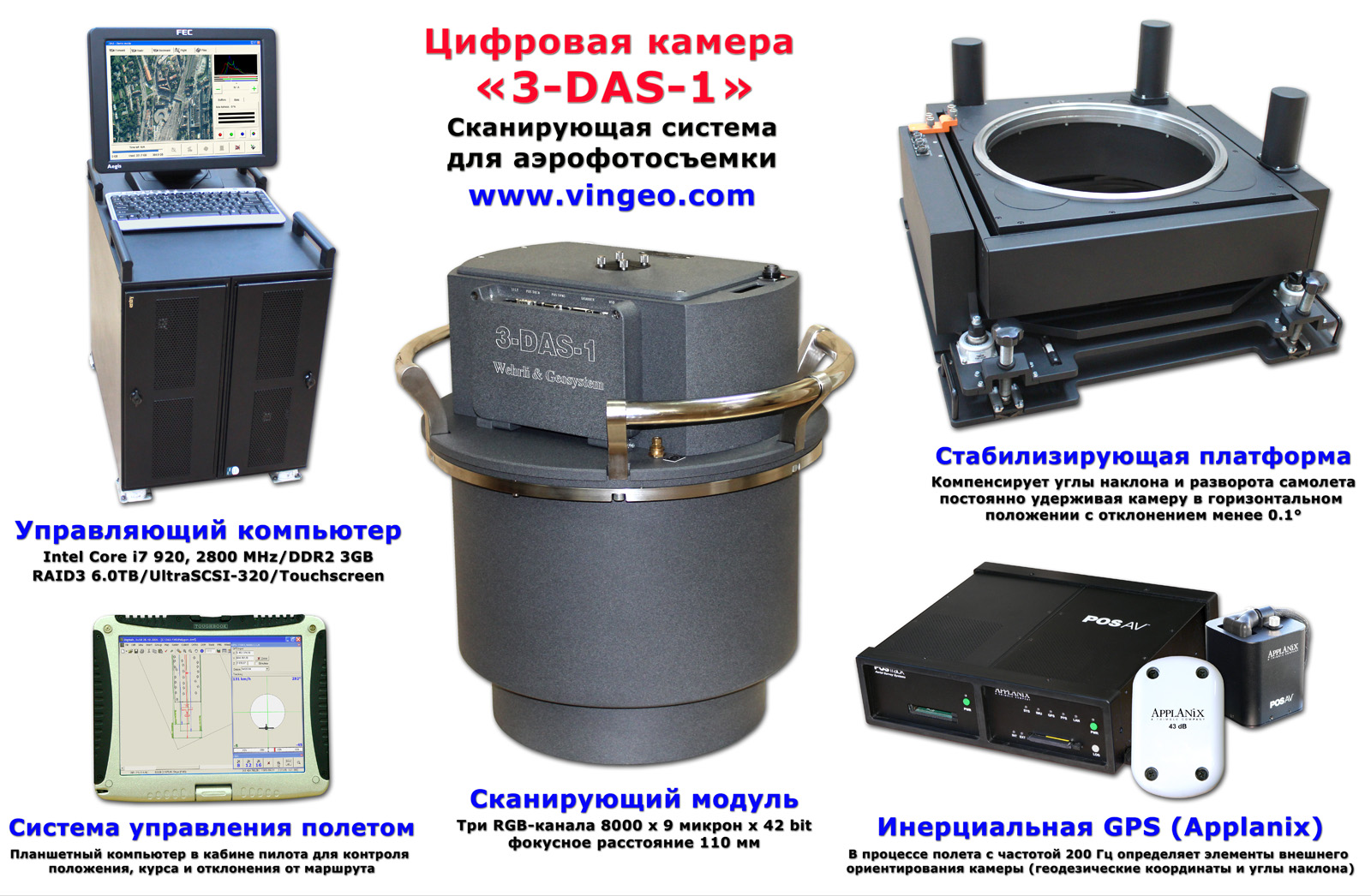

Компоненты системы
